Дополнительное оборудование

Мы предлагаем к поставке вспомогательное оборудование для использования с надувными пакерами.



Ручной насос ВЧП-100.
(в наличии на складе в Москве)

Используется для раздувания пакера.

Макс. давление на выходе: 100 бар
Емкость: 6 литров
Поршень: 10 мм
Ход поршня: 235 мм
Объём резервуара: 6 литров
Сжимаемая жидкость: вода или антифриз при отрицательных температурах
Резьба выпускного штуцера: 1/4" BSP
Масса: 9,5 кг
Укомплектован манометром 0-100 бар



Термосварной двойной рукав
(в наличии на складе в Москве бухты по 25 метров)

Используется для цементации и для раздувания пакера

Двойной рукав применяется для инъекционной цементации или закачивания другого укрепляющего продукта через пакер. Одна из трубок предназначена для закачивания, другая для цементирования.
Рукав для инъекционной цементации выпускается двух размеров: 1/2" и 3/4". В обоих случаях рукав для закачивания представляет собой рильсановый шланг 3 x 6 мм (45 бар).
На рукав для закачивания нанесена разметка с интервалом 333 мм, что позволяет точно размещать пакер при манжетном цементировании.
Благодаря повышенной длине рукава для закачивания он с легкостью подсоединяется к наконечнику пакера и насосу.
Двойные рукава выпускаются стандартной длиной 25 и 50 метров.



Разделитель сред + дополнительные мембраны



Подсоединительная резьба 1". Давление до 100 бар.
Артикул: INR-N112-O(G1")0O(G1")0G0(к прибору).
К разделителю прилагаются официальные сертификаты и паспорта.

Разделитель встраивается в трубопровод, где необходимо измерять давление.
Встраиваемые разделители сред предназначены для защиты чувствительного элемента измерительного прибора (манометра, датчика, регулятора и т.д.), регистрирующего давление рабочей среды непосредственно в трубопроводе, от воздействия агрессивных, сильновязких, застывающих, полимеризующихся, высокотемпературных рабочих сред и/или сред с абразивными включениями. Большой вытесняемый объем позволяет использовать для регистрации давления незаполненные манометры.

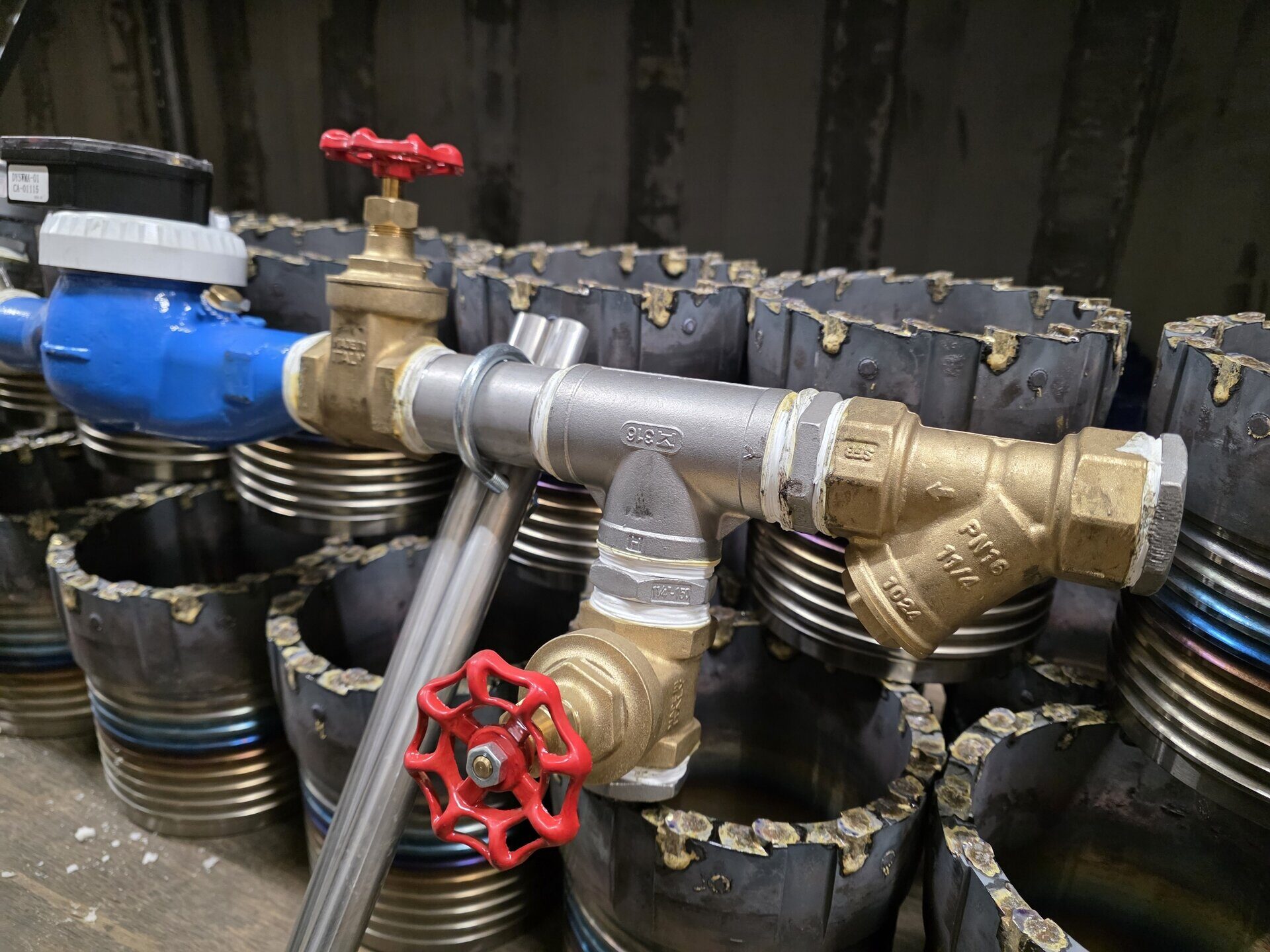

Измерительная линия для проведения тестов на наличие напорных вод

Линия предназначена для проведения тестов по методу Люжона (метод опытных нагнетаний) с целью измерения водопроницаемости горных пород. (Страница посвящённая пакеру для тестов на проницаемость пород в скважинах)




Суточный счетчик, общий счетчик и мгновенный расход
До 16 бар
Управление одной кнопкой
Функция сброса суточного счетчика
Степень защиты IP68
8-разрядный дисплей с разрешением 1 литр
Измеряет до 25 м³/ч (максимальный расход Q3 для счетчика DN50)
Внутренний источник питания от батареи на 10 лет (в зависимости от условий эксплуатации)
Рабочая температура: от -10°C до +50°C



Рукав для раздувания пакеров:
(в наличии на складе в Москве)

Рукав низкого давления 3/6 - код: IH36

 - материал - полиамид 12.
 - внутренний диаметр - 3 мм.
 - наружный диаметр - 6 мм.
 - макс. рабочее давление - 45бар.
 - длина 100 метров

Рукав высокого давления 4/8 - код: RIH48
 - трубка - полиамид 12
 - оплётка - полиэфирное волокно
 - покрытие - полиамид
 - внутренний диаметр - 4 мм.
 - наружный диаметр - 8 мм.
 - макс. рабочее давление - 215 бар.



Система опорожнения пакера
(в наличии на складе в Москве)
В сухих скважинах или скважинах с очень небольшим количеством воды опорожнение пакера, наполненного водой, с увеличением глубины становится проблематичным. Отсутствие или недостаточность гидростатического давления на пакер не позволяет ему сужаться, и он застревает в скважине. В большинстве случаев единственный выход – надуть его сжатым воздухом или азотом, пожертвовав преимуществом несжимаемости воды. При таких условиях расширяющиеся пакеры подвержены деформации и изменению объема, подчас значительным.

Например, инъекционное цементирование при помощи одноцилиндрового насоса с переменным движением при каждом ходе поршня вызывает деформацию и сдвиг расширенных мембран. Из-за этого происходит преждевременное изнашивание деталей.

Кроме того, поставка и транспортировка емкостей с газом (азотом, сжатым воздухом) на удаленные объекты часто становится трудноразрешимой проблемой.

Предлагаем системы опорожнения, не ограничивающие глубину установки. Эти простые и экономичные системы подсоединяются к верхней части пакера и управляются с поверхности с помощью канала подачи сжатого воздуха.

Рабочий метод опорожнения:

• Откройте спускной клапан нагнетательного канала: показатель манометра вернется к нулю.
• Активируйте систему опорожнения путем подачи сжатого газа под нужным давлением через контролирующий канал.
• Пакер быстро опорожняется.

Устройство опорожнения
Размеры: длина 80мм x диаметр 15мм
Масса: 100 грамм
Соединение: внутренняя резьба 1/8 BSP.



Переносной насос для цементации

Насос для цементации с пневмоприводом двигателя двойного действия позволяет осуществлять цементирование под давлением различных жидкостей, как то: воды, цементного раствора или бентонита. Его работа основана на простом, но эффективном принципе автоматической рециркуляции. Достаточно большой поршень с пневмоприводом подсоединен к меньшему поршню высокого давления для передачи энергии потока сжатого воздуха потоку жидкости при высоком давлении. Стандартное передаточное отношение 5, умноженное на значение входного давления обеспечивает выходное давление до 35 бар. Благодаря небольшой массе и размеру насос можно использовать в ограниченном пространстве.

Давление раствора 0-35 бар
Входное давление воздуха 0-7 бар
Скорость потока    0-45 л/мин
Диаметр воздушного цилиндра 160 мм
Диаметр жидкостного цилиндра 70 мм
Пригодные жидкости вода, бентонитовый буровой раствор, цементный раствор
Размеры: ширина 700 мм, высота 500 мм, длина 400 мм
Масса с опорной рамой 38 кг
Расход воздуха 1,5 м3/мин
Откачиваемый объем на цикл 0,4 л

Также поставляется насос с такими характеристиками: 70 бар, 35 литров в минуту.



Гидрогеологическое измерительное оборудование

Электроконтактный измеритель уровня воды:

Электроконтактный измеритель с индикатором температуры:

Эхолот:



Рукава для инъектирования



Шланги для инъектирования растворов изготавливаются из синтетического каучука, армированного одним слоем стали. Укомплектованы обжатыми муфтами американского стандарта JIC и адаптерами стандарта BSP. Стандартная длина: 25 - 50 м.

Размеры и технические характеристики (нажмите для увеличения):



Запасные части для пакеров
(в наличии на складе в Москве)

Так как пакеры имеют модульную конструкцию, то имеется возможность заменять отдельные части пакера (надувные манжеты, скользящие наконечники и так далее), а не весь пакер сразу. Это значительно уменьшает издержки использования пакера.
